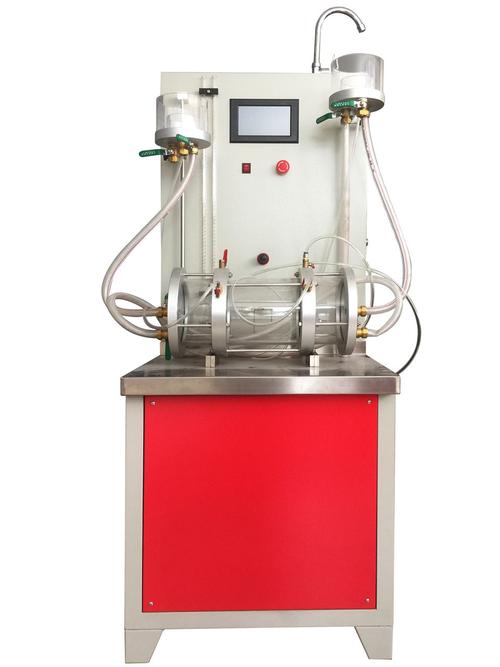

土工合成材料水平渗透测试仪 合成材料水力性能评价的关键设备

引言

土工合成材料（Geosynthetics）作为岩土工程中不可或缺的功能性合成材料，广泛应用于防渗、排水、加筋、隔离和防护等工程领域。其中，土工织物、土工排水网、复合排水材料等产品的水平渗透性能直接影响工程的排水效率与稳定性。为此，土工合成材料水平渗透测试仪成为评价合成材料水力特性的核心测试设备。本文将系统介绍该类仪器的原理、结构、测试方法及其在合成材料性能评价中的重要作用。

一、水平渗透性能的重要意义

土工合成材料的渗透性能分为垂直渗透和水平渗透（又称面内渗透）。对于起排水作用的土工织物、土工复合排水网等材料而言，水平渗透性能尤为关键。例如，在垃圾填埋场边坡排水层、隧道衬砌背后排水系统、软土地基水平排水板等工程中，材料需要在平行于其平面的方向上具备足够的导水能力，以保证孔隙水快速排出、降低水压积聚风险。

水平渗透性能通常用“水平渗透系数”或“导水率”来表示。导水率（θ）是水平渗透系数与材料厚度的乘积，综合反映了材料厚度和渗透性对排水能力的贡献。准确测定这一参数，是合成材料产品研发、质量控制与工程设计选型的必要环节。

二、测试仪的基本原理

土工合成材料水平渗透测试仪依据达西定律（Darcy's Law）设计，在恒定水头或变水头条件下，使水流沿试样平面方向流动，通过测定一定时间内的流量、试样厚度和水力梯度，计算材料的水平渗透系数或导水率。其基本关系式为：

q = k · i · A

其中，q 为单位时间流量，k 为水平渗透系数，i 为水力梯度，A 为过水断面面积。对于土工合成材料，通常按照单位宽度导水率进行换算，以适应平面排水特性的评价需求。

三、仪器结构与关键部件

一套完整的水平渗透测试仪通常包括以下组成部分：

1. 试样夹持与密封系统：用于固定合成材料试样，保证水流仅沿试样平面方向流动。上下盖板施加规定法向压力，模拟工程中的上覆荷载条件。
2. 供水与水头控制系统：由水箱、水泵、溢流装置或恒压水源组成，用于提供稳定的水力梯度。可采用常水头法，也可采用变水头法。
3. 流量测量系统：采用量筒、流量计或称重法测定出水流量，精度需满足标准要求。
4. 压力加载装置：通过气压或液压对试样施加法向压力，压力范围通常为0～500 kPa甚至更高，以模拟不同埋深条件。
5. 数据采集与处理系统：自动记录水位、流量、压力、温度等参数，并进行数据处理与结果输出。

四、主要测试标准与规范

国际上，水平渗透测试主要参考以下标准：

• ASTM D4716：Standard Test Method for Determining the (In-plane) Flow Rate per Unit Width and Hydraulic Transmissivity of a Geosynthetic Using a Constant Head
• ISO 12958：Geotextiles and geotextile-related products — Determination of water flow capacity in their plane
• GB/T 15789：土工布及其有关产品 无负荷时垂直渗透特性的测定（垂直方向）
• JTG E50、SL 235 等国内行业标准中涉及相关测试方法

其中 ASTM D4716 与 ISO 12958 是水平渗透测试的权威方法，允许在常水头条件下，在试样上施加规定的法向荷载和的水力梯度，测试其面内流量与导水率。

五、测试步骤概述

1. 试样准备：按标准裁取具有代表性的方形或矩形试样，测量其实厚度，并在标准环境下调湿。
2. 安装试样：将试样装入测试仪夹持腔内，确保密封良好，避免侧向漏水。
3. 施加法向荷载：根据工程需要设定法向压力，稳压至规定时间。
4. 调节水头：设定水力梯度（通常为0.1、0.5 或 1.0 等），使水流经过试样平面。
5. 测定流量：待流动稳定后，测定一定时间内的出水量，记录水温。
6. 计算导水率：根据流量与水头差，结合试样宽度、厚度及水的动力粘滞系数，计算水平渗透系数或导水率。
7. 温度修正：将测试结果修正至20℃标准温度下的数值，以保证不同实验室之间的可比性。

六、影响测试结果的因素

1. 法向压应力：随着压力的增大，土工织物或排水网被压缩，孔隙率降低，导水率显著下降。因此，必须记录并报告相应的法向荷载。
2. 试样厚度与压缩性：压缩性越大的材料，厚度随压力变化越明显，测试时必须实时监测试样厚度。
3. 水力梯度：流速与水力梯度的关系并非完全线性，过高水力梯度可能引起紊流或材料变形。国际标准一般建议采用接近现场工况的低梯度范围。
4. 水质与温度：水温和含气量影响水的粘滞性，需经过脱气处理并做温度修正。
5. 边界密封效果：侧壁渗漏会导致流量偏大、导水率虚高，因此试验前的密封检查至关重要。

七、工程应用与选型建议

根据实测水平导水率数据，设计人员可以：

• 评估排水层在长期荷载下的排水能力是否满足设计要求；
• 对比不同类型土工复合排水网或土工织物的性能差异，优选材料；
• 计算排水系统的安全系数，避免因导水率不足导致孔隙水压力过高；
• 进行耐久性衰减预测，将蠕变、堵塞、化学降解等因素纳入设计取值。

##

土工合成材料水平渗透测试仪是评价合成材料面内导水性能的专用仪器，为材料研发、质量控制与工程设计提供了科学依据。随着土木工程、环保工程对合成材料功能需求的不断提高，测试仪器正朝着自动化、多工况模拟和高精度测量方向发展。掌握并规范应用该类测试技术，对确保合成材料在实际工程中发挥可靠的热工发挥成效，具有重要的技术价值和现实意义。
