多层土工布测厚仪与土工合成材料厚度试验仪 手动操作原理及应用解析

在土木工程、环境工程和岩土工程中，土工合成材料（包括土工布、土工膜、土工格栅等）的厚度是一项关键指标，直接影响其力学性能、水力性能和耐久性。因此，准确测量多层土工布、土工膜及其他合成材料的厚度至关重要。本文将围绕多层土工布测厚仪、手动土工合成材料厚度试验仪、土工膜测厚仪以及合成材料厚度测试，介绍其原理、操作方法和应用要点。

一、为什么需要测量土工合成材料的厚度？

土工合成材料的厚度与其拉伸强度、撕裂强度、顶破强度、渗透性及界面摩擦特性密切相关。例如，土工膜的厚度直接决定其防渗可靠性；多层土工布的厚度影响其过滤和排水能力。施工规范和设计要求通常规定厚度允许偏差，因此必须使用专用测厚仪进行精确测量。

二、常见仪器类型及工作原理

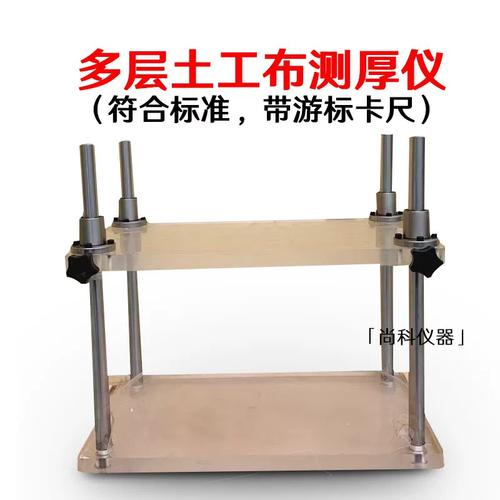

1. 多层土工布测厚仪
这类仪器通常采用机械式或电子式指示表，通过施加规定压力（如2kPa、20kPa或200kPa）测量试样厚度。针对多层土工布，仪器需具备足够的量程和精度，并能在不同压力下保持稳定。手动操作时，将试样置于基准板与压脚之间，缓慢放下压脚，待读数稳定后记录厚度值。

2. 手动土工合成材料厚度试验仪
手动型厚度试验仪结构简单、成本低、便于现场使用。其核心部件包括：基准板、压脚（圆形，面积通常为1600mm²或2500mm²）、加压装置（砝码或弹簧）和指示表（百分表或千分表）。操作时，根据标准要求选择压力，手动加载和卸载，读取厚度。该仪器适用于土工布、土工膜、土工复合材料等。

3. 土工膜测厚仪
土工膜多为高分子材料（HDPE、LLDPE、PVC等），厚度范围通常在0.5mm~3.0mm。土工膜测厚仪要求高精度（0.001mm~0.01mm）和低压力（如0.56N~2.2N），以避免压缩变形。手动土工膜测厚仪常采用千分表或数显表，搭配半球形或平压脚。测量时需在膜表面多个点取样，取平均值。

三、手动操作步骤与注意事项

以手动土工合成材料厚度试验仪为例，典型步骤如下：

1. 制备试样：按标准裁取足够尺寸的试样，表面清洁、无褶皱。
2. 选择压力：依据材料类型和标准（如ISO 9863、ASTM D5199、GB/T 13761），安装对应砝码或调整弹簧压力。
3. 调零：清洁基准板和压脚，使压脚与基准板接触，将指示表调零。
4. 放置试样：将试样平放在基准板上，确保覆盖测量区域。
5. 施加压力：缓慢放下压脚，避免冲击。对于手动仪器，轻轻释放加载装置。
6. 读取数值：待指示表稳定后（通常5~10秒），记录厚度值。
7. 重复测量：在同一试样不同位置测量至少10个点，计算平均值和变异系数。

注意事项：
• 定期校准仪器，确保压脚面积和压力准确。
• 避免试样污染、潮湿或过度拉伸。
• 对多层土工布，需明确测量的是单层还是多层组合厚度。
• 轻柔操作，防止压脚损坏或读数漂移。

四、应用领域与选购建议

多层土工布测厚仪和手动厚度试验仪广泛应用于：
• 土工合成材料生产企业的质量控制；
• 工程施工单位的进场材料检验；
• 第三方检测机构的标准测试；
• 科研院所的材料性能研究。

选购建议：
• 根据测试标准选择合适压力范围和压脚尺寸；
• 对土工膜，优先选择高精度、低压力型号；
• 若需测试多层材料，确认仪器量程是否足够；
• 手动型适合现场和预算有限场景，自动型适合高频率实验室测试。

五、

多层土工布测厚仪、手动土工合成材料厚度试验仪和土工膜测厚仪是保障土工合成材料质量的重要工具。正确理解其原理、规范操作并定期维护，才能获得准确可靠的厚度数据，为工程设计、施工和验收提供科学依据。随着土工合成材料应用领域的扩展，厚度测试技术也将不断向高精度、自动化和多功能方向发展。
